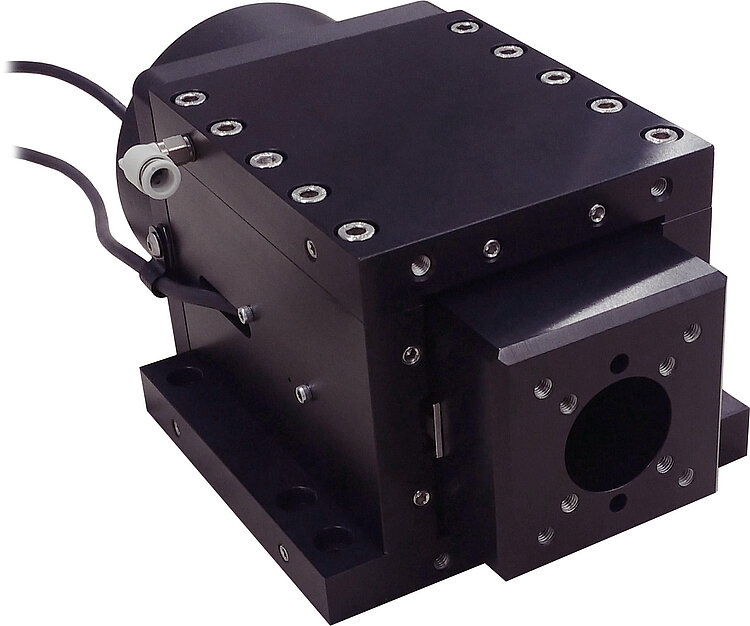

A-131 PIglide VC Voice-Coil-Lineartisch mit Luftlager

Hochleistungs-Miniatur-Nanopositioniersystem

  • Ideal für Scan-Anwendungen oder hochpräzise Positionierung
  • Reinraumtauglich
  • Stellwege bis 25 mm
  • Belastbarkeit bis 30 N
  • Beschleunigung bis 40 m/s2
A-131 PIglide VC Voice-Coil-Lineartisch mit Luftlager
Produktbeschreibung Spezifikationen Downloads Angebot / Bestellung

Produktübersicht

Der PIglide-Tisch mit Luftlager und Voice-Coil-Antrieb bietet hohe Geschwindigkeit und Beschleunigung in einem kompakten Paket.

Die kontaklosen Komponenten der Bewegungsplattform sorgen für höchste Leistung, Qualität und Lebensdauer.

Voice-Coil-Antriebstechnologie

Voice-Coil-Motoren sind elektromagnetische Direktantriebe. Bei Direktantrieben wird die Kraft des Antriebselements ohne mechanische Übertragungselemente wie Kupplung, Spindel oder Getriebe direkt auf die zu bewegende Last übertragen. Voice-Coil-Antriebe bestehen aus einem Dauermagneten und einem Wicklungskörper, die sich im Luftspalt des Magnetfeldes befinden. Fließt ein Strom durch den Wicklungskörper, so bewegt sich der Wicklungskörper im Magnetfeld des Dauermagneten. Voice-Coil-Antriebe eignen sich durch ihr geringes Gewicht und das reibungsfreie Antriebsprinzip sehr gut für Anwendungen, die hohe Dynamik und hohe Geschwindigkeiten bei begrenzten Stellwegen erfordern. Hohe Scanfrequenzen und präzise Positionierung sind mit diesen Antrieben ebenfalls möglich, da sie frei von Hystereseeffekten sind.

Zubehör und Optionen

  • PIglide Filter und Druckregler
  • Ein- und mehrachsige Motion Controller

Einsatzgebiete

Hochgeschwindigkeitsscannen, Anwendungen in der Fertigung.

Aufgrund der Reibungsfreiheit entstehen keine Partikel, wodurch PIglide Tische ideal unter Reinraumbedingungen eingesetzt werden können.

Spezifikationen

Datenblatt

Datenblatt A-131

Version / Datum
2021-12-03
pdf - 519 KB
Version / Datum
2021-12-03
pdf - 457 KB

Downloads

Datenblatt

Datenblatt

Datenblatt A-131

Version / Datum
2021-12-03
pdf - 519 KB
Version / Datum
2021-12-03
pdf - 457 KB

Dokumentation

Dokumentation

User Manual A131D001

A-131 Series Voice Coil Linear Air Bearing Stage

Version / Datum
1.1 2021-12-03
pdf - 862 KB
Englisch

3-D-Modelle

3-D-Modelle

A-131 3D-Modell

zip - 1 MB

Angebot / Bestellung

Fordern Sie ein unverbindliches Angebot über gewünschte Stückzahlen, Preise und Lieferzeiten an oder beschreiben Sie ihre gewünschte Modifikation. Produkte, die online verfügbar sind, können Sie direkt bestellen.
