M-403.1PD
Lineartisch, Gewindespindel, 80 mm Breite, 25 mm Stellweg, ActiveDrive
M-403 Lineartisch
Preiswert, zuverlässig, präzise
- Preisgünstiges, kostenoptimiertes Design für präzise Positionierung
- Stellwege von 25 mm bis 200 mm
- Auflösung bis 0,018 µm
- Kleinste Schrittweite bis 0,2 µm
- Vorgespannte Präzisionsgewindespindel
- Höhere Lasten mit M-413 und M-414
M-403.1PD

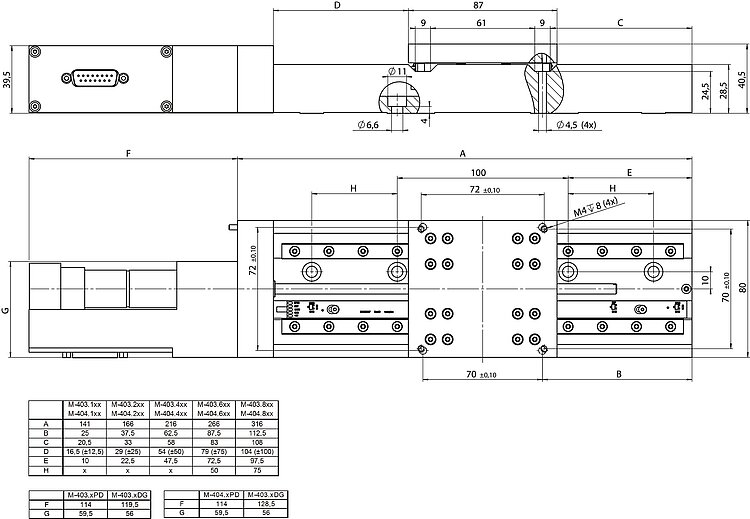

M-40x, Abmessungen in mm
M-403 Lineartisch
Produktbeschreibung
Spezifikationen
Downloads
Angebot / Bestellung
Spezifikationen
Spezifikationen
Wählen Sie einen Stellweg:
Klicken Sie in die Tabelle und nutzen Sie die Pfeiltasten auf Ihrer Tastatur, um nach links und rechts zu scrollen.
| Bewegen | M-403.1PD | M-403.2PD | M-403.4PD | M-403.6PD | M-403.8PD | M-403.1DG | M-403.2DG | M-403.4DG | M-403.6DG | M-403.8DG | M-403.12S | M-403.22S | M-403.42S | M-403.62S | M-403.82S | Toleranz |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Aktive Achsen | X | X | X | X | X | X | X | X | X | X | X | X | X | X | X | |
| Stellweg in X | 25 mm | 50 mm | 100 mm | 150 mm | 200 mm | 25 mm | 50 mm | 100 mm | 150 mm | 200 mm | 25 mm | 50 mm | 100 mm | 150 mm | 200 mm | |
| Maximale Geschwindigkeit in X, unbelastet | 10 mm/s | 10 mm/s | 10 mm/s | 10 mm/s | 10 mm/s | 2,5 mm/s | 2,5 mm/s | 2,5 mm/s | 2,5 mm/s | 2,5 mm/s | 3 mm/s | 3 mm/s | 3 mm/s | 3 mm/s | 3 mm/s | |
| Neigen (Rotatorisches Übersprechen in θY bei Bewegung in X) | ± 200 µrad | ± 200 µrad | ± 200 µrad | ± 200 µrad | ± 200 µrad | ± 200 µrad | ± 200 µrad | ± 200 µrad | ± 200 µrad | ± 200 µrad | ± 200 µrad | ± 200 µrad | ± 200 µrad | ± 200 µrad | ± 200 µrad | typ. |
| Gieren (Rotatorisches Übersprechen in θZ bei Bewegung in X) | ± 200 µrad | ± 200 µrad | ± 200 µrad | ± 200 µrad | ± 200 µrad | ± 200 µrad | ± 200 µrad | ± 200 µrad | ± 200 µrad | ± 200 µrad | ± 200 µrad | ± 200 µrad | ± 200 µrad | ± 200 µrad | ± 200 µrad | typ. |
| Positionieren | M-403.1PD | M-403.2PD | M-403.4PD | M-403.6PD | M-403.8PD | M-403.1DG | M-403.2DG | M-403.4DG | M-403.6DG | M-403.8DG | M-403.12S | M-403.22S | M-403.42S | M-403.62S | M-403.82S | Toleranz |
| Integrierter Sensor | Inkrementeller Rotationsencoder | Inkrementeller Rotationsencoder | Inkrementeller Rotationsencoder | Inkrementeller Rotationsencoder | Inkrementeller Rotationsencoder | Inkrementeller Rotationsencoder | Inkrementeller Rotationsencoder | Inkrementeller Rotationsencoder | Inkrementeller Rotationsencoder | Inkrementeller Rotationsencoder | ||||||
| Systemauflösung in X | 250 nm | 250 nm | 250 nm | 250 nm | 250 nm | 17,5781 nm | 17,5781 nm | 17,5781 nm | 17,5781 nm | 17,5781 nm | 156,25 nm | 156,25 nm | 156,25 nm | 156,25 nm | 156,25 nm | |
| Unidirektionale Wiederholgenauigkeit in X | 1 µm | 1 µm | 1 µm | 1 µm | 1 µm | 1 µm | 1 µm | 1 µm | 1 µm | 1 µm | 1 µm | 1 µm | 1 µm | 1 µm | 1 µm | typ. |
| Kleinste Schrittweite in X | 0,25 µm | 0,25 µm | 0,25 µm | 0,25 µm | 0,25 µm | 0,2 µm | 0,2 µm | 0,2 µm | 0,2 µm | 0,2 µm | 0,2 µm | 0,2 µm | 0,2 µm | 0,2 µm | 0,2 µm | typ. |
| Umkehrspiel in X | 6 µm | 6 µm | 6 µm | 6 µm | 6 µm | 10 µm | 10 µm | 10 µm | 10 µm | 10 µm | 6 µm | 6 µm | 6 µm | 6 µm | 6 µm | typ. |
| Sensorsignal | A/B-Quadratur, RS-422 | A/B-Quadratur, RS-422 | A/B-Quadratur, RS-422 | A/B-Quadratur, RS-422 | A/B-Quadratur, RS-422 | A/B-Quadratur, RS-422 | A/B-Quadratur, RS-422 | A/B-Quadratur, RS-422 | A/B-Quadratur, RS-422 | A/B-Quadratur, RS-422 | ||||||
| Sensorauflösung | 4000 Impulse/U | 4000 Impulse/U | 4000 Impulse/U | 4000 Impulse/U | 4000 Impulse/U | 2000 Impulse/U | 2000 Impulse/U | 2000 Impulse/U | 2000 Impulse/U | 2000 Impulse/U | ||||||
| Referenzschalter | Hall-Effekt | Hall-Effekt | Hall-Effekt | Hall-Effekt | Hall-Effekt | Hall-Effekt | Hall-Effekt | Hall-Effekt | Hall-Effekt | Hall-Effekt | Hall-Effekt | Hall-Effekt | Hall-Effekt | Hall-Effekt | Hall-Effekt | |
| Wiederholgenauigkeit des Referenzschalters | 1 µm | 1 µm | 1 µm | 1 µm | 1 µm | 1 µm | 1 µm | 1 µm | 1 µm | 1 µm | 1 µm | 1 µm | 1 µm | 1 µm | 1 µm | |
| Endschalter | Hall-Effekt | Hall-Effekt | Hall-Effekt | Hall-Effekt | Hall-Effekt | Hall-Effekt | Hall-Effekt | Hall-Effekt | Hall-Effekt | Hall-Effekt | Hall-Effekt | Hall-Effekt | Hall-Effekt | Hall-Effekt | Hall-Effekt | |
| Antriebseigenschaften | M-403.1PD | M-403.2PD | M-403.4PD | M-403.6PD | M-403.8PD | M-403.1DG | M-403.2DG | M-403.4DG | M-403.6DG | M-403.8DG | M-403.12S | M-403.22S | M-403.42S | M-403.62S | M-403.82S | Toleranz |
| Antriebstyp | DC-Motor mit ActiveDrive | DC-Motor mit ActiveDrive | DC-Motor mit ActiveDrive | DC-Motor mit ActiveDrive | DC-Motor mit ActiveDrive | DC-Getriebemotor | DC-Getriebemotor | DC-Getriebemotor | DC-Getriebemotor | DC-Getriebemotor | 2-Phasen-Schrittmotor | 2-Phasen-Schrittmotor | 2-Phasen-Schrittmotor | 2-Phasen-Schrittmotor | 2-Phasen-Schrittmotor | |
| Nennspannung | 24 V | 24 V | 24 V | 24 V | 24 V | 12 V | 12 V | 12 V | 12 V | 12 V | 24 V | 24 V | 24 V | 24 V | 24 V | |
| Antriebskraft in negativer Bewegungsrichtung in X | 50 N | 50 N | 50 N | 50 N | 50 N | 50 N | 50 N | 50 N | 50 N | 50 N | 50 N | 50 N | 50 N | 50 N | 50 N | typ. |
| Antriebskraft in positiver Bewegungsrichtung in X | 50 N | 50 N | 50 N | 50 N | 50 N | 50 N | 50 N | 50 N | 50 N | 50 N | 50 N | 50 N | 50 N | 50 N | 50 N | typ. |
| Nennstrom, effektiv | 0,43 A | 0,43 A | 0,43 A | 0,43 A | 0,43 A | 1,2 A | 1,2 A | 1,2 A | 1,2 A | 1,2 A | typ. | |||||
| Widerstand Phase-Phase | 9,6 Ω | 9,6 Ω | 9,6 Ω | 9,6 Ω | 9,6 Ω | 2,6 Ω | 2,6 Ω | 2,6 Ω | 2,6 Ω | 2,6 Ω | typ. | |||||
| Induktivität Phase-Phase | 0,44 mH | 0,44 mH | 0,44 mH | 0,44 mH | 0,44 mH | 1,9 mH | 1,9 mH | 1,9 mH | 1,9 mH | 1,9 mH | ||||||
| Motorauflösung | 400 Vollschritte/U | 400 Vollschritte/U | 400 Vollschritte/U | 400 Vollschritte/U | 400 Vollschritte/U | |||||||||||
| Mechanische Eigenschaften | M-403.1PD | M-403.2PD | M-403.4PD | M-403.6PD | M-403.8PD | M-403.1DG | M-403.2DG | M-403.4DG | M-403.6DG | M-403.8DG | M-403.12S | M-403.22S | M-403.42S | M-403.62S | M-403.82S | Toleranz |
| Spindeltyp | Trapezgewindespindel | Trapezgewindespindel | Trapezgewindespindel | Trapezgewindespindel | Trapezgewindespindel | Trapezgewindespindel | Trapezgewindespindel | Trapezgewindespindel | Trapezgewindespindel | Trapezgewindespindel | Trapezgewindespindel | Trapezgewindespindel | Trapezgewindespindel | Trapezgewindespindel | Trapezgewindespindel | |
| Spindelsteigung | 1 mm | 1 mm | 1 mm | 1 mm | 1 mm | 1 mm | 1 mm | 1 mm | 1 mm | 1 mm | 1 mm | 1 mm | 1 mm | 1 mm | 1 mm | |
| Steifigkeit in X | 3,5 N/µm | 3,5 N/µm | 3,5 N/µm | 3,5 N/µm | 3,5 N/µm | 3,5 N/µm | 3,5 N/µm | 3,5 N/µm | 3,5 N/µm | 3,5 N/µm | 3,5 N/µm | 3,5 N/µm | 3,5 N/µm | 3,5 N/µm | 3,5 N/µm | |
| Zulässige Druckkraft in Y | 100 N | 100 N | 100 N | 100 N | 100 N | 100 N | 100 N | 100 N | 100 N | 100 N | 100 N | 100 N | 100 N | 100 N | 100 N | max. |
| Zulässige Druckkraft in Z | 200 N | 200 N | 200 N | 200 N | 200 N | 200 N | 200 N | 200 N | 200 N | 200 N | 200 N | 200 N | 200 N | 200 N | 200 N | max. |
| Gesamtmasse | 1700 g | 1800 g | 2100 g | 2200 g | 2500 g | 1700 g | 1800 g | 2100 g | 2200 g | 2500 g | 1700 g | 1800 g | 2100 g | 2200 g | 2500 g | |
| Material | Aluminium, eloxiert | Aluminium, eloxiert | Aluminium, eloxiert | Aluminium, eloxiert | Aluminium, eloxiert | Aluminium, eloxiert | Aluminium, eloxiert | Aluminium, eloxiert | Aluminium, eloxiert | Aluminium, eloxiert | Aluminium, eloxiert | Aluminium, eloxiert | Aluminium, eloxiert | Aluminium, eloxiert | Aluminium, eloxiert | |
| Getriebeuntersetzung i | 28,444 | 28,444 | 28,444 | 28,444 | 28,444 | |||||||||||
| Anschlüsse und Umgebung | M-403.1PD | M-403.2PD | M-403.4PD | M-403.6PD | M-403.8PD | M-403.1DG | M-403.2DG | M-403.4DG | M-403.6DG | M-403.8DG | M-403.12S | M-403.22S | M-403.42S | M-403.62S | M-403.82S | Toleranz |
| Anschluss | D-Sub 15-pol. (m) | D-Sub 15-pol. (m) | D-Sub 15-pol. (m) | D-Sub 15-pol. (m) | D-Sub 15-pol. (m) | D-Sub 15-pol. (m) | D-Sub 15-pol. (m) | D-Sub 15-pol. (m) | D-Sub 15-pol. (m) | D-Sub 15-pol. (m) | D-Sub 15-pol. (m) | D-Sub 15-pol. (m) | D-Sub 15-pol. (m) | D-Sub 15-pol. (m) | D-Sub 15-pol. (m) | |
| Anschluss Versorgungsspannung | M8 4-pol (m) | M8 4-pol (m) | M8 4-pol (m) | M8 4-pol (m) | M8 4-pol (m) | |||||||||||
| Empfohlene Controller / Treiber | C-863 (einachsig) C-884 (bis 6 Achsen) | C-863 (einachsig) C-884 (bis 6 Achsen) | C-863 (einachsig) C-884 (bis 6 Achsen) | C-863 (einachsig) C-884 (bis 6 Achsen) | C-863 (einachsig) C-884 (bis 6 Achsen) | C-863 (einachsig) C-884 (bis 6 Achsen) | C-863 (einachsig) C-884 (bis 6 Achsen) | C-863 (einachsig) C-884 (bis 6 Achsen) | C-863 (einachsig) C-884 (bis 6 Achsen) | C-863 (einachsig) C-884 (bis 6 Achsen) | C-663 (einachsig) | C-663 (einachsig) | C-663 (einachsig) | C-663 (einachsig) | C-663 (einachsig) | |
| Kabellänge | 3 m | 3 m | 3 m | 3 m | 3 m | 3 m | 3 m | 3 m | 3 m | 3 m | 3 m | 3 m | 3 m | 3 m | 3 m | |
| Betriebstemperaturbereich | -20 bis 65 °C | -20 bis 65 °C | -20 bis 65 °C | -20 bis 65 °C | -20 bis 65 °C | -20 bis 65 °C | -20 bis 65 °C | -20 bis 65 °C | -20 bis 65 °C | -20 bis 65 °C | -20 bis 65 °C | -20 bis 65 °C | -20 bis 65 °C | -20 bis 65 °C | -20 bis 65 °C |
Hinweis zur Geschwindigkeit bei M-403.xPD: Empfohlene Höchstgeschwindigkeit
Hinweis zur Sensorauflösung: 4-fach ausgewertet
Hinweis zur zulässigen Druckkraft in Z: Max. mögliche Normbelastbarkeit, mittige, senkrechte Last (Lineartisch horizontal)
Hinweis zu Motorauflösung und Antriebstyp bei M-403.x2S: Max. 0,85 A/Phase; 400 Vollschritte/U, Motorauflösung mit Schrittmotorsteuerung C-663
Downloads
Produktmitteilung
Produktmitteilung
Product Change Notification M-Portfolio-Streamlining Part-3
M-313.80, M-331.1MS, M-332.5MS, M-333.1MS, M-333.2MS, M-403.1VG, M-403.1VP, M-403.2VG, M-403.2VP, M-403.4VG, M-403.4VP, M-403.6VG, M-403.6VP, M-403.8VG, M-403.8VP, M-413.1VG, M-413.1VP, M-413.2VG, M-413.2VP, M-413.3VG, M-413.3VP, M-414.1VG, M-414.1VP, M-414.2VG, M-414.2VP, M-414.3VG, M-414.3VP, M-414.500, M-451.01, M-451.12S, M-451.1DG, M-451.1PD, M-500.18V, M-500.90, M-505.4DG, M-511.2S1, M-521.2S1, M-531.2S1, M-605.11, M-619.00, M-620.00, M-621.00, M-622.00, M-623.00, M-624.10, M-642.00, M-653.00, M-655.00
Version / Datum
2019-08-13
pdf - 381 KB
Englisch
Datenblatt
Dokumentation
Dokumentation
Benutzerhandbuch MP73
M-403 Lineartisch
Version / Datum
2.1.1 2021-09-29
pdf - 1 MB
Version / Datum
2.1.1 2021-09-29
pdf - 947 KB
3-D-Modelle
3-D-Modelle
M-403 3D-Modell
zip - 8 MB
Separates Anschlusskabel jeweils erforderlich für Motor- und Sensorverbindung.
