P-131 PIRest Aktoren

NEW

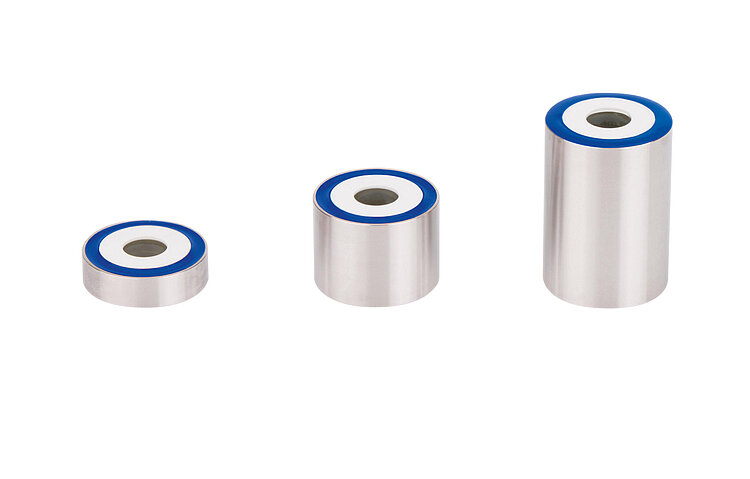

Active Shims mit Nanometer-Auflösung und Langzeitstabilität

Langzeitstabilität ohne permanente Spannungsversorgung
Einfache Nachjustierung von Maschinen an unzugänglichen Stellen
Vermeidung langwieriger manueller Justageprozesse
Nanometer-Auflösung und Mikrometer-Auslenkung
Belastbarkeit bis zu 4000 N pro Aktor
Temperatursensor

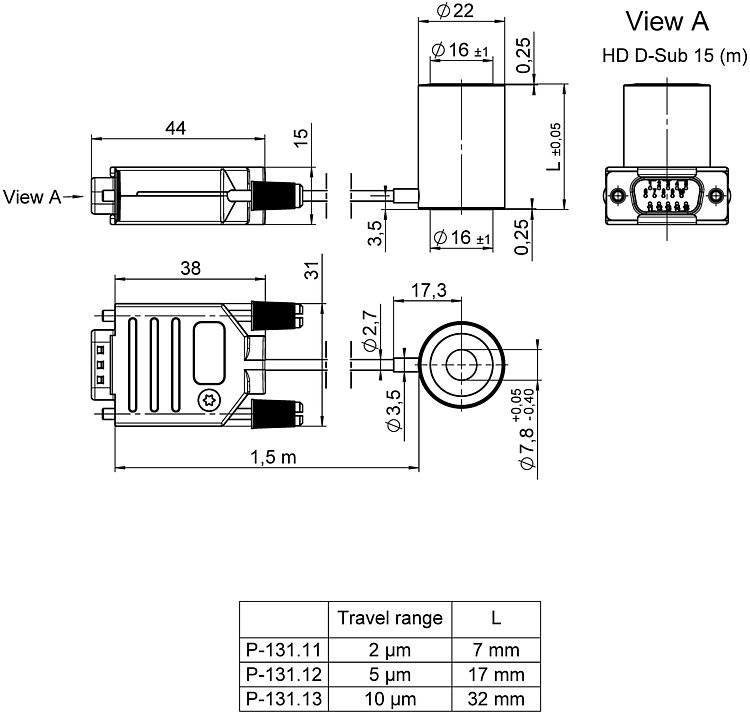

P-131.1x: Abmessungen in mm

Set-and-Forget-Anwendungen
Adaptive Mechanik
Driftkompensation
Justage optischer Komponenten
Feinwerktechnik
Statische Präzisionspositionierung
Metrologie und Interferometrie

Einmal ausgelenkt halten die Aktoren mit PIRest-Technologie ihre Position ohne eine permanente Ansteuerspannung stabil. Nanometergenaue Justierungen lassen sich auch an unzugänglichen Stellen wartungsfreundlich und kostengünstig durchführen.

Wichtige Betriebsparameter sind im ID-Chip der Mechanik gespeichert und werden beim Einschalten der Elektronik automatisch ausgelesen.

Download Datenblatt Spezifikationen

Datenblatt

Version / Datum

2023-07-25

pdf - 481 KB

Version / Datum

2023-07-25

pdf - 481 KB

Version / Datum

2018-10-23

pdf - 624 KB

Version / Datum

2018-10-23

pdf - 595 KB

Download

Bewegen	P-131.11	P-131.12	P-131.13	Toleranz
Aktive Achsen	Z	Z	Z
Stellweg in Z, ungeregelt	2 µm	5 µm	10 µm	±20 %
Positionieren	P-131.11	P-131.12	P-131.13	Toleranz
Kleinste Schrittweite in Z	< 10 nm	< 10 nm	< 10 nm
Antriebseigenschaften	P-131.11	P-131.12	P-131.13	Toleranz
Antriebstyp	PIRest	PIRest	PIRest
Spannung für aktive Justage	120 V	120 V	120 V	max.
Spannung für langzeitstabile Position	0 V	0 V	0 V
Elektrische Kapazität	3,4 µF	10,2 µF	20,4 µF	±20 %
Mechanische Eigenschaften	P-131.11	P-131.12	P-131.13	Toleranz
Steifigkeit	1000 N/µm	350 N/µm	170 N/µm	typ.
Zulässige Druckkraft in Z	4000 N	4000 N	4000 N	max.
Anschlüsse und Umgebung	P-131.11	P-131.12	P-131.13	Toleranz
ID-Chip	Ja	Ja	Ja
Betriebstemperaturbereich	5 bis 40 °C	5 bis 40 °C	5 bis 40 °C
Anschluss	HD D-Sub 15-polig (m)	HD D-Sub 15-polig (m)	HD D-Sub 15-polig (m)
Kabellänge	1,5 m	1,5 m	1,5 m
Empfohlene Controller / Treiber	E-135	E-135	E-135
Temperatursensor	Ja	Ja	Ja

Stellweg und kleinste Schrittweite: Bei Raumtemperatur.

Vakuumversionen und Sonderausführungen auf Anfrage.
