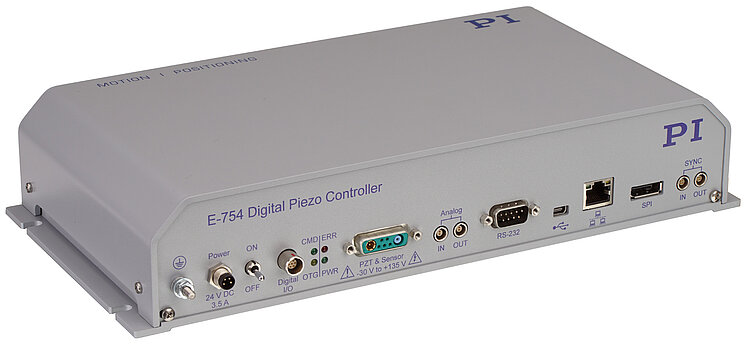

E-754 Digitaler Piezocontroller

Hochgeschwindigkeits-Controller für eine Achse

E-754 Digitaler Piezocontroller
Produktbeschreibung Spezifikationen Downloads Angebot / Bestellung
  • Digitalcontroller der nächsten Generation: höhere Flexibilität, Genauigkeit und Geschwindigkeit
  • ID-Chip-Erkennung für automatischen Abgleich des Controllers auf die Piezomechanik
  • Analoge Ein- und Ausgänge
  • Digitale Ein- und Ausgänge für Triggeraufgaben
  • Umfangreiches Softwarepaket
  • Für Nanopositioniersysteme mit kapazitiven Sensoren

Digitale Linearisierung für höchste Genauigkeit

Linearisierungsalgorithmen auf Basis von Polynomen höherer Ordnung verringern die Linearitätsabweichung auf unter 0,01 % mit kapazitiven Sensoren. Das ist typischerweise um den Faktor 10 besser als mit konventionellen Controllern.

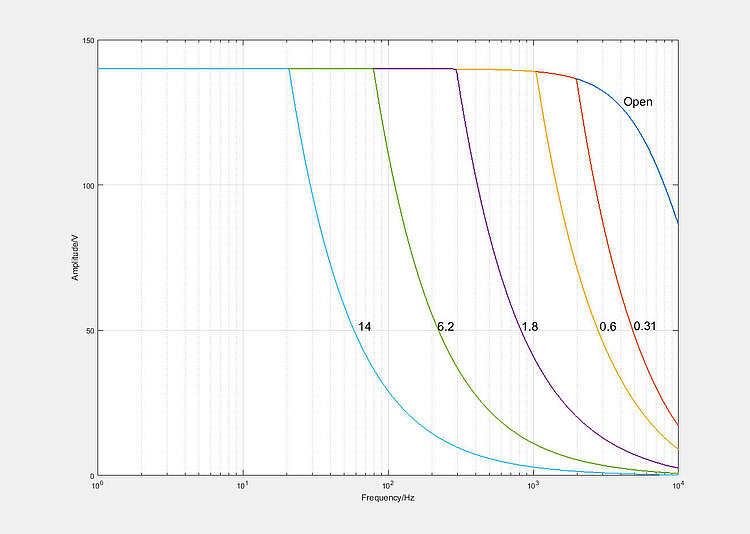

Hohe Geschwindigkeit und Bandbreite für dynamische Anwendungen

Dank eines hochauflösenden D/A-Wandlers und eines leistungsfähigen Spannungsverstärkers eignet sich der Controller hervorragend für den hochdynamischen Betrieb. Der schnelle Prozessor sorgt dabei mit einer Sensor-Abtastrate von 50 kHz für Einschwingzeiten im Millisekundenbereich und darunter.

Flexibel anpassbar an unterschiedlichste Anwendungen

Bei Nanopositioniersystemen von PI, die mit einem ID-Chip ausgerüstet sind und mit einer digitalen Elektronik kalibriert wurden, enthält der ID-Chip die Kalibrations- und Regelparameter der Mechanik. Der Controller gleicht sich durch "intelligentes" Auslesen dieser Daten automatisch der angeschlossenen Mechanik an, so dass eine erneute Kalibration beim Wechsel von Systemkomponenten entfällt.

Der integrierte Funktionsgenerator kann periodische Bewegungsprofile abspeichern und ausgeben. Der Anwender wird bei der Definition der Kurven durch vorkonfigurierte Sinus- und Dreiecksprofile unterstützt, kann die Kurvenform aber auch völlig frei gestalten.

Umfangreiche Funktionalität, Softwareunterstützung

Leistungsfähige Makroprogrammiersprache. Nichtflüchtiger Makrospeicher u. a. für Stand-Alone-Betrieb mit Autostart-Makro. Datenrekorder. PI-Regler, Parameteränderung im Betrieb. Umfangreiche Softwareunterstützung, z. B. für LabVIEW, C, C++, MATLAB, Python. Bedienersoftware PIMikroMove®.

Spezifikationen

Datenblatt

Datenblatt E-754

Version / Datum
2018-03-13
Version / Datum
2018-03-13
Version / Datum
2017-09-20
Dokumentsprache
pdf - 672 KB
pdf - 672 KB
pdf - 368 KB

Downloads

Datenblatt

Datenblatt

Datenblatt E-754

Version / Datum
2018-03-13
Version / Datum
2018-03-13
Version / Datum
2017-09-20
Dokumentsprache
pdf - 672 KB
pdf - 672 KB
pdf - 368 KB

Dokumentation

Dokumentation

Technical Note A000T0074

Leitfaden zu Erdung und Schirmung
Version / Datum
2018-11-22
Version / Datum
2018-11-22
Dokumentsprache
Anfrage Downloadlink
Dokumentation

Benutzerhandbuch E754T0001

E-754 Digitaler Hochgeschwindigkeits-Piezocontroller für kapazitive Sensoren, für eine Achse
Version / Datum
2019-07-01
Dokumentsprache Englisch
Anfrage Downloadlink
Dokumentation

Befehlshandbuch PZ283E

GCS-Befehle für den digitalen Einachs-Hochgeschwindigkeits-Piezocontroller E-754
Version / Datum
1.1.0 2019-07-01
Dokumentsprache Englisch
Anfrage Downloadlink
Dokumentation

Software-Handbuch PZ263E

GCS LabVIEW Treiberset für den digitalen Einachs-Hochgeschwindigkeits-Piezocontroller E-754
Version / Datum
6.13.0beta 2016-09-27
Dokumentsprache Englisch
Anfrage Downloadlink

Allgemeine Softwaredokumentation

Allgemeine Softwaredokumentation

Software-Handbuch SM157

PIPython - Programmierung von PI Controllern mit Python
Version / Datum
2020-01-17
Version / Datum
2020-01-17
Dokumentsprache
Anfrage Downloadlink
Allgemeine Softwaredokumentation

Software Handbuch SM151

PI GCS2 DLL
Version / Datum
2.10.0 2019-08-26
Dokumentsprache Englisch
Anfrage Downloadlink
Allgemeine Softwaredokumentation

Software Handbuch PZ181

GCS Treibersatz zur Verwendung mit NI LabVIEW-Software, für Controller mit analogen Eingängen
Version / Datum
6.3.1
Dokumentsprache Englisch
Anfrage Downloadlink
Allgemeine Softwaredokumentation

Software Handbuch SM155

PI MATLAB Driver GCS 2.0
Version / Datum
1.1.0 2016-02-29
Version / Datum
1.1.0 2016-02-29
Dokumentsprache
Anfrage Downloadlink
Allgemeine Softwaredokumentation

Software Handbuch SM154

Merge Tool für GCS Treibersätze zur Verwendung mit NI LabVIEW-Software
Version / Datum
6.18.0 2018-10-16
Dokumentsprache Englisch
Anfrage Downloadlink
Allgemeine Softwaredokumentation

Software Handbuch SM148

PIMikroMove
Version / Datum
2.14.0 2020-01-30
Dokumentsprache Englisch
Anfrage Downloadlink
Allgemeine Softwaredokumentation

Benutzerhandbuch A000T0028

Aktualisierung von PI-Software mit dem PIUpdateFinder
Version / Datum
2020-05-20
Version / Datum
2020-05-20
Dokumentsprache
Anfrage Downloadlink
Allgemeine Softwaredokumentation

Software Handbuch SM146

GCS Array Data Format
Version / Datum
1.2.1
Dokumentsprache Englisch
Anfrage Downloadlink
Allgemeine Softwaredokumentation

Software Manual SM158

PI GCS2 Driver Library for NI LabVIEW
Version / Datum
7.0.0 2019-06-27
Dokumentsprache Englisch
pdf - 3 MB

Angebot / Bestellung

Fordern Sie ein unverbindliches Angebot über gewünschte Stückzahlen, Preise und Lieferzeiten an oder beschreiben Sie ihre gewünschte Modifikation. Produkte, die online verfügbar sind, können Sie direkt bestellen.
