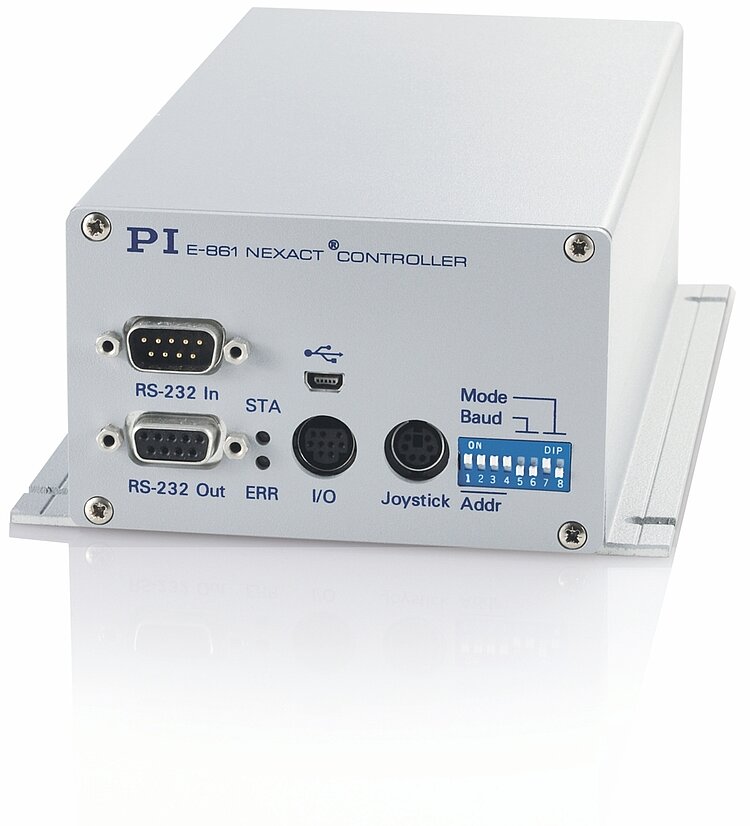

E-861 PiezoWalk® NEXACT® Controller

Vernetzbarer Controller für NEXACT® Linearantriebe und Positionierer

E-861 PiezoWalk® NEXACT® Controller
Produktbeschreibung Spezifikationen Downloads Angebot / Bestellung
  • Hochgeschwindigkeits-Encodereingang
  • Makroprogrammierbar für Stand-Alone-Betrieb
  • Datenrekorder
  • Nichtflüchtiger EEPROM für Makros und Parameter
  • Daisy-Chain-Vernetzbarkeit

Digitaler Servocontroller für NEXACT® Piezomotoren

1 Achse. Unterstützt die Bewegungsarten der PiezoWalk® Antriebe: Nanoschrittmodus für längere Strecken. Hochdynamisches Positionieren innerhalb eines Schrittes mit Auflösungen unterhalb eines Nanometers.

Schnittstellen und Kommunikation

USB- und RS-232-Schnittstellen für Kommandierung. A/B-Quadratur Encodereingang. Eingänge für TTL-Signale für End- und Referenzschalter. I/O-Leitungen (analog / digital) für Automatisierung. Anschluss für analogen Joystick. Daisy-Chain-Vernetzbarkeit für bis zu 16 Achsen, die über eine gemeinsame PC-Schnittstelle betrieben werden.

Umfangreiche Funktionalität, Softwareunterstützung

Leistungsfähige Makroprogrammiersprache. Nichtflüchtiger Makrospeicher u. a. für Stand-Alone-Betrieb mit Autostart-Makro. Datenrekorder. PID-Regler, Parameteränderung im Betrieb. Umfangreiche Softwareunterstützung, z. B. für LabVIEW, C, C++, MATLAB, Python. Bedienersoftware PIMikroMove®.

Einsatzgebiete

  • 2-Photonenmikroskopie, konfokale Mikroskopie
  • 3D-Imaging
  • Lasertechnologie
  • Interferometrie
  • Biotechnologie
  • Mikromanipulation
  • Autofokus mit hoher Anforderung an den Stellweg

Spezifikationen

Datenblatt

Datenblatt E-861

Version / Datum
2018-03-09
Version / Datum
2018-03-09
Version / Datum
2018-06-06
Dokumentsprache
pdf - 107 KB
pdf - 109 KB
pdf - 500 KB

Downloads

Datenblatt

Datenblatt

Datenblatt E-861

Version / Datum
2018-03-09
Version / Datum
2018-03-09
Version / Datum
2018-06-06
Dokumentsprache
pdf - 107 KB
pdf - 109 KB
pdf - 500 KB

Dokumentation

Dokumentation

Kurzanleitung MS242EK

Digitale Motorcontroller und –treiber: C-663 / C-863 / C-867 / C-877 / C-884 / E-861 / E-871 / E-872.401 / E-873
Version / Datum
2.1.0 10/2019
Version / Datum
2.1.0 10/2019
Dokumentsprache
pdf - 2 MB
pdf - 2 MB
Dokumentation

Technical Note N310T0011

NEXACT®-Technologie
Version / Datum
2017-02-07
Dokumentsprache Englisch
Dokumentation

Benutzerhandbuch PZ205

E-861 NEXACT® Controller
Version / Datum
2010-07-26
Dokumentsprache Englisch

Allgemeine Softwaredokumentation

Allgemeine Softwaredokumentation

Benutzerhandbuch A000T0067

Informationen zur PIStages3 Verstellerdatenbank. Was ist beim Umstieg von PIStages2 auf PIStages3 zu beachten.
Version / Datum
2020-01-13
Dokumentsprache Englisch
Allgemeine Softwaredokumentation

Software Manual PZ208

GCS LabVIEW Driver Set for E-861 Nexact Controller
Version / Datum
5.8.1 2010-02-26
Dokumentsprache Englisch
Allgemeine Softwaredokumentation

Software Handbuch SM156

PIStages3Editor zur Bearbeitung der Verstellerdatenbank PIStages3
Version / Datum
2.0.0 2019-03-01
Version / Datum
2.0.0 2019-03-01
Dokumentsprache
Allgemeine Softwaredokumentation

Software Handbuch SM154

Merge Tool für GCS Treibersätze zur Verwendung mit NI LabVIEW-Software
Version / Datum
6.18.0 2018-10-16
Dokumentsprache Englisch
Allgemeine Softwaredokumentation

Software Handbuch SM146

GCS Array Data Format
Version / Datum
1.2.1
Dokumentsprache Englisch
Allgemeine Softwaredokumentation

Software Handbuch SM155

PI MATLAB Driver GCS 2.0
Version / Datum
1.1.0 2016-02-29
Version / Datum
1.1.0 2016-02-29
Dokumentsprache
Allgemeine Softwaredokumentation

Software Handbuch PZ181

GCS Treibersatz zur Verwendung mit NI LabVIEW-Software, für Controller mit analogen Eingängen
Version / Datum
6.3.1
Dokumentsprache Englisch
Allgemeine Softwaredokumentation

Technical Note A000T0032

PI Update Finder: Softwareaktualisierung ohne Internetverbindung
Version / Datum
2016-02-25
Dokumentsprache Englisch
Allgemeine Softwaredokumentation

Technical Note A000T0028

PI Update Finder: Beschreibung und allgemeine Anweisung
Version / Datum
2016-02-25
Dokumentsprache Englisch
Allgemeine Softwaredokumentation

Software Handbuch SM148

PIMikroMove
Version / Datum
2.14.0 2020-01-30
Dokumentsprache Englisch
Allgemeine Softwaredokumentation

Software Handbuch SM151

PI GCS2 DLL
Version / Datum
2.10.0 2019-08-26
Dokumentsprache Englisch

Angebot / Bestellung

Fordern Sie ein unverbindliches Angebot über gewünschte Stückzahlen, Preise und Lieferzeiten an oder beschreiben Sie ihre gewünschte Modifikation. Produkte, die online verfügbar sind, können Sie direkt bestellen.
