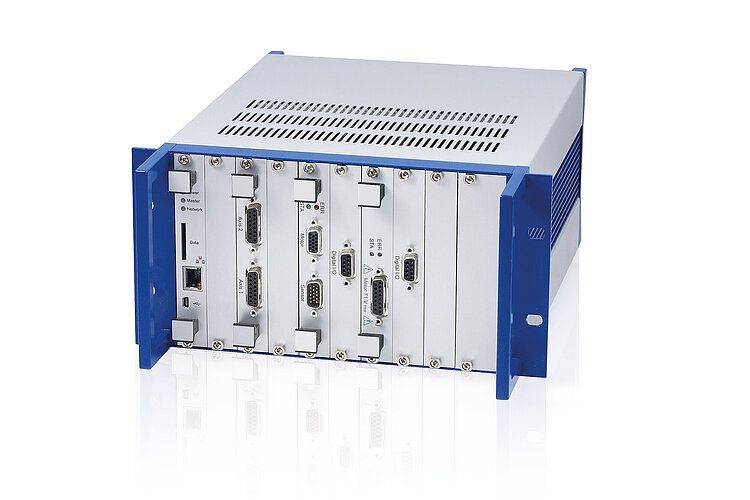

C-885 PIMotionMaster

Rack mit Rechen- und Schnittstellenmodul für modulares Mehrachs-Controllersystem

Einfache Konfiguration und Inbetriebnahme
Modularer Aufbau für vielseitige Erweiterbarkeit
Effiziente Kommunikation mit den Controller-Modulen
Stark reduzierter Verkabelungsaufwand
Platz- und Kosteneinsparungen

Plug-and-Play-Installation der Controller-Module im C-885 PIMotionMaster. Das Rechen- und Schnittstellenmodul kommuniziert mit der PIMikroMove® Software und mit den Controller-Modulen. Es erkennt eigenständig den Typ der vorhandenen Controller-Module. Die Bündelung der Controller-Module in einem Gehäuse sorgt für die interne Kommunikation und reduziert den Verkabelungsaufwand durch die Stromversorgung über ein gemeinsames Netzteil und die externe Kommunikation über eine einzige USB- oder Ethernet-Schnittstelle.

Das System ist einfach skalierbar. Ein zusätzliches Controller-Modul kann in jedem freien Einschub platziert werden und erweitert das Gesamtsystem um die entsprechenden Funktionen. Für jedes Controller-Modul können optional digitale Ein- und Ausgänge installiert werden.

C-863.20C885: Motion-Controller-Modul für DC-Motoren und bürstenlose DC-Motoren
C-867.10C885: Motion-Controller-Modul für PILine® für Piezomotoren der Leistungsklassen 1 und 2
E-861.11C885: Motion-Controller-Modul für NEXACT® Piezomotoren
E-873.10C885: Motion-Controller-Modul für Q‑Motion® piezoelektrische Trägheitsantriebe
C-663.12C885: Motion-Controller-Modul für 2-Phasen-Schrittmotoren
C-891.11C885: Motion-Controller-Modul für PIMag® magnetische Direktantriebe

Download Datenblatt Spezifikationen

Datenblatt

Version / Datum

2020-12-15

pdf - 221 KB

Version / Datum

2020-12-15

pdf - 222 KB

Version / Datum

2021-01-26

pdf - 264 KB

Download

	C-885.R1	C-885.R4
Funktion	9,5" Chassis für C-885 PIMotionMaster	9,5" Chassis für C-885 PIMotionMaster
Anzahl Karteneinschübe	1 C-885.Mx Modul (erforderlich) 4 Controller-Module (max.)	1 C-885.Mx Modul (erforderlich) 8 Controller-Module (max.)
Abmessungen	269,04 mm × 133,14 mm × 349,5 mm (inkl. Griffe)	269,04 mm × 133,14 mm × 349,5 mm (inkl. Griffe)
Betriebsspannung	24 V DC von externem Netzteil*	24 V DC von externem Netzteil*
Versorgungsspannung für Controller-Module	24 V DC	24 V DC
Stromaufnahme, max.	32 A	32 A
Masse ohne Module	3,2 kg	3,5 kg
Betriebstemperaturbereich	10 bis 40 °C	10 bis 40 °C

	C-885.R2	C-885.R3
Funktion	19" Chassis für C-885 PIMotionMaster	19" Chassis für C-885 PIMotionMaster
Anzahl Karteneinschübe	1 C-885.Mx Modul (erforderlich) 20 Controller-Module (max.)	1 C-885.Mx Modul (erforderlich) 19 Controller-Module (max.)
Abmessungen	Ohne Module: 482,6 mm × 132,55 mm × 265,3 mm Mit Modulen: 482,6 mm × 132,55 mm× 278,55 mm	Ohne Module: 482,6 mm × 132,55 mm × 265,3 mm Mit Modulen: 482,6 mm × 132,55 mm× 278,55 mm
Betriebsspannung	24 V DC von externem Netzteil*	24 V DC von externem Netzteil* optional zusätzlich: 48 V DC von externem Netzteil*
Versorgungsspannung für Controller-Module	24 V DC	24 V DC / 48 V DC
Stromaufnahme, max.	32 A	32 A
Masse ohne Module	2,9 kg	5,08 kg
Betriebstemperaturbereich	10 bis 40 °C	10 bis 40 °C

	C-885.M1
Funktion	Digitales Rechen- und Schnittstellenmodul für C-885 PIMotionMaster
Kommunikations-Schnittstellen	Ethernet, USB
Befehlssatz	PI General Command Set (GCS)
Bedienersoftware	PIMikroMove®
Schnittstellen zur Anwendungsprogrammierung	API für C / C++ / C# / VB.NET / MATLAB / Python, Treiber für NI LabVIEW
Anzeigen	LEDs für Power, Error
Betriebstemperaturbereich	10 bis 40°C
Masse	132 g
Abmessungen	186,42 mm × 128,4 mm (3 HE) × 19,98 mm (4 TE)

* Externes Netzteil nicht im Lieferumfang enthalten
